Заставка vВ этой статье подробно рассмотрен  ремонт телевизора « Sony KV-G14M2», который вышел из строя в момент включения. Показано, как защитить микросхему блока питания STR-S6707.

При диагностике до открывания телевизора установлено, что предохранитель целый, так как при включении сетевой кнопкой слышно звук срабатывания петли размагничивания.

После открывания корпуса и осмотра основных узлов и блоков начинаем детальную проверку элементов блока питания.

Визуальных повреждений не видно.

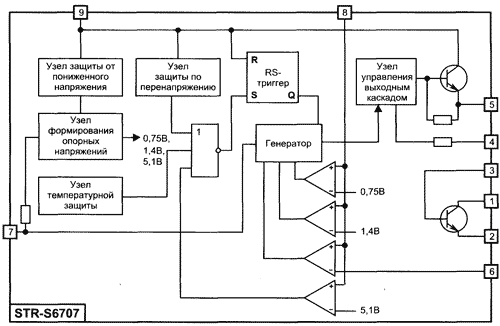

Анализируем схему блока питания. Из схемы видно, что основным элементом импульсного блока питания является микросхема IC601 типа STR-S6707 (далее STR6707). Блок питания вырабатывает два напряжения: одно низкое около 15 В, и второе, 115 В для питания строчной развертки. IC602 и IC 603 усилитель ошибки и оптопара, элементы обратной связи для стабилизации выходного напряжения.

a Схема БП v

Включаем телевизор и проводим измерения по пути поступления напряжения сети на блок питания.

Переменное напряжение 220 В на диодный мост приходит.

1 Мост перем 232в 30 v

На выходе диодного моста постоянное напряжение есть, но занижено, 238 В вместо 310 В.

2 Мост пост 239в 30 v

На электролитическом конденсаторе 220 мкФ на 450 В постоянного напряжения нет.

3 На ВВ конд 0в 30

Выключаем питание и прозваниваем элементы схемы на предмет замыкания или обрыва.

До диодного моста переменное напряжение доходит. Поэтому прозванивать будем элементы от диодного моста и далее.

Проверяем связь плюса диодного моста с плюсом конденсатора 220 мкФ на 450 В. Она есть.

Проверяем связь минуса диодного моста с минусом этого же  конденсатора 220 мкФ. Здесь обрыв. Эта связь проходит через резистор ограничения тока заряда конденсатора 220 мкФ. На схеме и плате номер этого резистора R620. Его номинал, 3,3 Ом. Он в обрыве.

3a БП сверху 30 нv3б БП печать 30 н v

Как правило, обрыв резистора происходит при превышении тока через него выше допустимого. Поэтому проверим сопротивление нагрузки после конденсатора 220 мкФ на 450 В.

4 На ВВ конд 5 ом 30 v

Здесь мы видим почти короткое замыкание.

Необходимо определить, какой элемент схемы создал короткое замыкание. Наиболее уязвимый в этом плане элемент STR6707.

С нее и начнем проверку на замыкание.

Высоковольтный вывод этой микросхемы через обмотку трансформатора подключен к плюсу конденсатора 220 мкФ на 450 В. Чтобы исключить остальные элементы схемы, отпаяем вывод 1 STR6707 от платы и проверим его сопротивление относительно общего вывода блока питания.

Так и есть, он коротит на общий вывод. У STR6707 вывод 2 общий, вывод 1 питание. Сопротивление между ними 2,8 Ом, практически короткое. Микросхема вышла из строя.

5 СТР 2и8 ом 30 v



Перед тем, как менять STR6707, внимательно проверяем всю ее обвязку. В первую очередь это два конденсатора 220 мкФ на 16 В и 1000 мкф на 16 В (смотри на 3 фото выше). Их даже рекомендуют менять сразу, но можно выпаять и измерить емкость. Резисторы и диоды вокруг STR6707 обязательно все нужно проверить.

Элементы обратной связи, которые осуществляют стабилизацию выходного напряжения 115 вольт, это оптопара и усилитель ошибки SE115. Их проверяем на замыкание и работоспособность. Оптопару можно проверить двумя омметрами. При прозвонке первичной цепи в прямом направлении, сопротивление вторичной цепи должно уменьшаться.

Все проверив и запаяв новую STR6707 и R620 подготовим плату телевизора к первому включению. Это можно сделать без кинескопа и петли размагничивания. «Лягушку» нужно изолировать, например полиэтиленом. Целесообразно вместо предохранителя включить лампу 220 В 100 Вт. Если где-то пропустили неисправный элемент, лампа ярко загорится, но STR6707 не выйдет из строя.

5a Лампа 30 нv

При этой проверке блок питания работает. Выдает два напряжения 14 В и 113 В, это есть нормальные значения.

6 112В v

Подключаем кинескоп, отклоняющую и т.д. все кроме петли размагничивания и кратковременно через лампу пробуем включить телевизор. Он заработал.

7 псле ремонта v

Отключаем. Убираем лампу, ставим на место предохранитель,подключаем петлю размагничивания, проверяем и собираем телевизор.

STR6707 капризная вещь. Бывает после замены снова выходит из строя. На форумах активно обсуждалась эта тема. В большинстве случаев рекомендуют менять все электролиты в блоке питания, усилитель ошибки и оптопару.

Я думаю, что одной из причин выхода из строя STR6707 может быть то, что токоограничивающий резистор R620 стоит в цепи минуса диодного моста. Конденсатор 220 мкФ на 450В имеет достаточно большую емкость и при включении его ток заряда довольно большой, поэтому часто перегорает R620. После его перегорания высокий потенциал остается в схеме и, если с конденсатором 220 мкФ на 450 В, не все в порядке, то общий провод в схеме отсутствует. При такой ситуации потенциалы точек схемы могут принимать неопределенные значения, что приводит к выходу из строя STR6707.

Как вариант, можно токоограничивающий резистор R620 поставить между плюсом диодного моста и плюсом конденсатора 220 мкФ на 450В. Минус диодного моста прямо на общий провод блока питания.

В этом случае при перегорании R620 высокий потенциал не попадет в схему. Общий провод не будет разорван и вероятность выхода из строя STR6707 будет ниже.

Материал статьи продублирован на видео:
