Схема подключения радиопульта к лебёдке Схема подключения радиопульта к лебёдке Провода, подключение (один из возможных вариантов).
Желтый – «Смотка»
Белый – «Размотка»
Красный – «+»
Черный -  «-»
Голубой – антенна (провод без клеммы, подключать никуда не надо!!!)
Антенный провод не имеет клеммы, его подключение куда-либо приводет к поломке пульта!
Имеем: обычный "двухсоленоидный" модуль управления лебёдки старого образца (такие стаяли/стоят на SW, MW, T-макс). Отвертка Х, Ключи 10 и 13, Радиомодуль, пару хомутов для проводов.

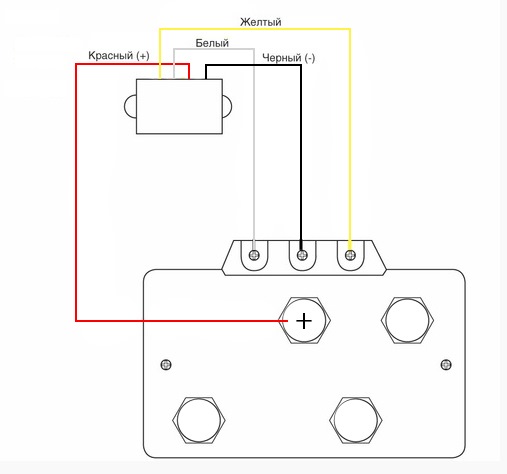

Схема подключения пульта к соленоиду моноблоку:
