ОтветНепрочитано 09.04.2009, 22:04   #151

Demo

Вид на жительство



Регистрация: 25.06.2005

Сообщений: 316

Сказал спасибо: 10

Сказали Спасибо 66 раз(а) в 55 сообщении(ях)

Demo на пути к лучшемуПо умолчанию

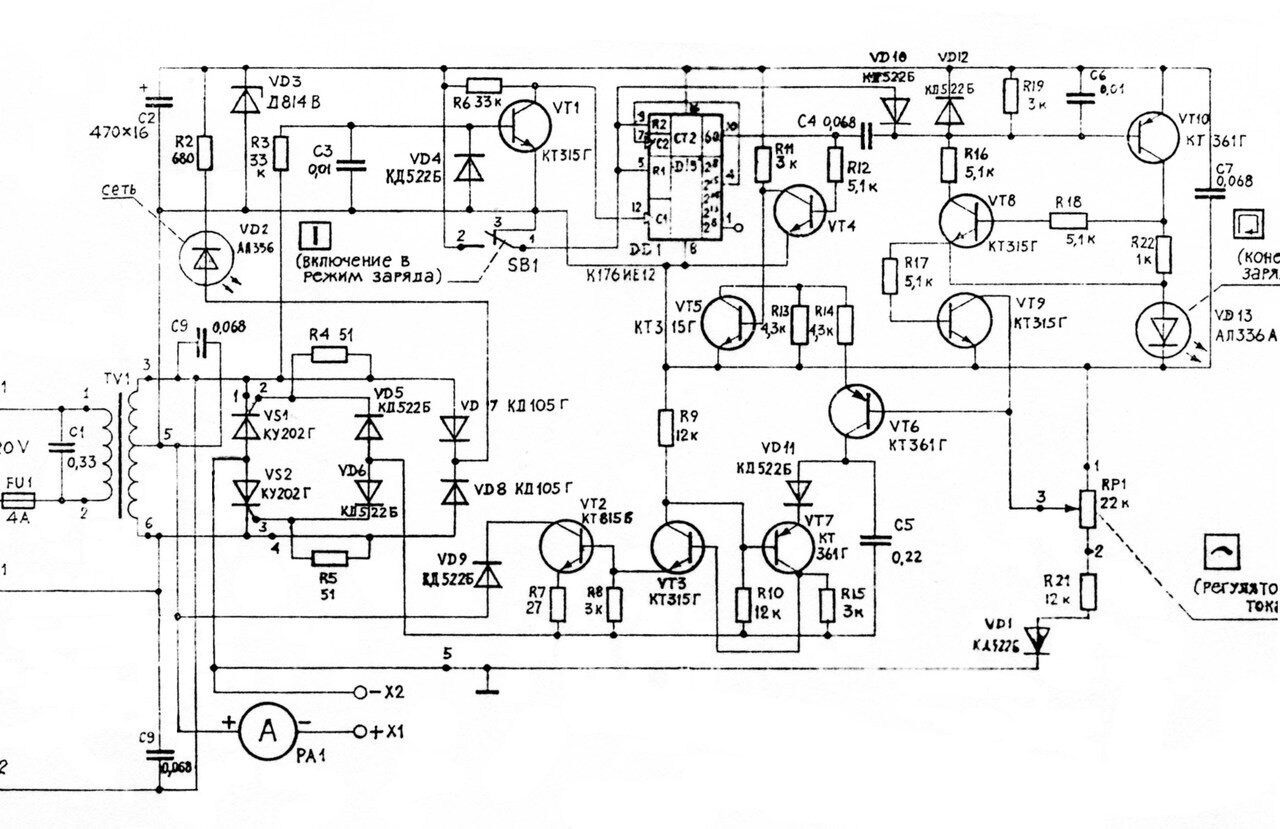

Ещё могу добавить для разнообразия схему заводского зарядного устройства ЗУ-2М!!!
Может кто будет собирать эти схемы,дайте пожалуйста отзывы как эти схемы в работе ?
Прикрепленный файл: 6740072.rar

Demo вне форума   Ответить с цитированиемСказали "Спасибо" Demo

VO-VAN (01.06.2011)

Меню пользователя Demo Непрочитано 09.04.2009, 22:17   #152

Demo

Вид на жительство



Регистрация: 25.06.2005

Сообщений: 316

Сказал спасибо: 10

Сказали Спасибо 66 раз(а) в 55 сообщении(ях)

Demo на пути к лучшемуПо умолчанию Можно зарядное собрать и не на тиристоре,я сейчас так сказать в "поиске лучьшей" схемы,набрал кучу схем,многие нравятся как по простоте так и по работе,но почему то предпочитаю схемы на тиристорах. Вот ещё схема ,но на транзисторе.
-- Прилагается рисунок: --

Demo вне форума   Ответить с цитированиемСказали "Спасибо" Demo

VO-VAN (01.06.2011)

Меню пользователя Demo Непрочитано 09.04.2009, 22:21   #153

Electric75

Почётный гражданин KAZUS.RU



Регистрация: 17.01.2007

Адрес: ХМАО-Югра

Сообщений: 4,075

Сказал спасибо: 474

Сказали Спасибо 762 раз(а) в 530 сообщении(ях)

Electric75 на пути к лучшемуПо умолчанию

Первую схему с походящим MOSFET вместо RCL 0,227

Electric75 вне форума   Ответить с цитированиемСказали "Спасибо" Electric75

VO-VAN (01.06.2011)

Меню пользователя Electric75 Непрочитано 09.04.2009, 22:27   #154

Demo

Вид на жительство



Регистрация: 25.06.2005

Сообщений: 316

Сказал спасибо: 10

Сказали Спасибо 66 раз(а) в 55 сообщении(ях)

Demo на пути к лучшемуПо умолчанию Первую схему с походящим MOSFET вместо RCL 0,227 А что это за схема?
Я случайно в инете нашёл какую то схему, не эта случайно?
-- Прилагается рисунок: --

Demo вне форума   Ответить с цитированиемСказали "Спасибо" Demo

VO-VAN (01.06.2011)

Меню пользователя Demo Непрочитано 09.04.2009, 22:32   #155

ku202

Частый гость



Регистрация: 24.12.2008

Сообщений: 24

Сказал спасибо: 0

Сказали Спасибо 18 раз(а) в 14 сообщении(ях)

ku202 на пути к лучшемуПо умолчанию

Запустил наконец это чудо! 208-й подключил по схеме
Масягина и поменял ноги 1 и 4 на оптроне. У меня с
ним постоянно проблемы. Что в конце концов на 1 ноге
оптрона? Анод или катод тиристора? Справочники задолбали! Судя по схеме Сорокина, резистор включен
с катода!

ku202 вне форума   Ответить с цитированиемСказали "Спасибо" ku202

VO-VAN (01.06.2011)

Меню пользователя ku202 Непрочитано 09.04.2009, 22:39   #156

Demo

Вид на жительство



Регистрация: 25.06.2005

Сообщений: 316

Сказал спасибо: 10

Сказали Спасибо 66 раз(а) в 55 сообщении(ях)

Demo на пути к лучшемуПо умолчаниюЗапустил наконец это чудо! 208-й подключил по схеме
Масягина и поменял ноги 1 и 4 на оптроне. У меня с
ним постоянно проблемы. Что в конце концов на 1 ноге
оптрона? Анод или катод тиристора? Справочники задолбали! Судя по схеме Сорокина, резистор включен
с катода! Вооо, а ты сомневался.
Настроишь схему,поделись как работает? Demo вне форума   Ответить с цитированиемСказали "Спасибо" Demo

VO-VAN (01.06.2011)

Меню пользователя Demo Непрочитано 09.04.2009, 22:50   #157

ku202

Частый гость



Регистрация: 24.12.2008

Сообщений: 24

Сказал спасибо: 0

Сказали Спасибо 18 раз(а) в 14 сообщении(ях)

ku202 на пути к лучшемуПо умолчанию

На первый взгляд работает нормально, но до 14.5В
не заряжается. Вторичку надо было мотать не 21В, а
23-25В. Сеть упала до 200В, придётся через ЛАТР
подтягивать.

ku202 вне форума   Ответить с цитированиемСказали "Спасибо" ku202

VO-VAN (01.06.2011)

Меню пользователя ku202 Непрочитано 09.04.2009, 23:17   #158

Electric75

Почётный гражданин KAZUS.RU



Регистрация: 17.01.2007

Адрес: ХМАО-Югра

Сообщений: 4,075

Сказал спасибо: 474

Сказали Спасибо 762 раз(а) в 530 сообщении(ях)

Electric75 на пути к лучшемуПо умолчанию А что это за схема? Первую схему с походящим MOSFET вместо RCL 0,227
Регулируемое зарядное устройство 12/8А. См.выше.
Как-то в журнале Радио было такаое решение,использовать падение напряжения на MOSFET,
для управления током зарядки. Отпадает надобность в мощных резисторах "Фирштейн"? Electric75 вне форума   Ответить с цитированиемСказали "Спасибо" Electric75

VO-VAN (01.06.2011)

Меню пользователя Electric75 Непрочитано 10.04.2009, 18:57   #159

Demo

Вид на жительство



Регистрация: 25.06.2005

Сообщений: 316

Сказал спасибо: 10

Сказали Спасибо 66 раз(а) в 55 сообщении(ях)

Demo на пути к лучшемуПо умолчанию А что это за схема? Первую схему с походящим MOSFET вместо RCL 0,227
Регулируемое зарядное устройство 12/8А. См.выше.
Как-то в журнале Радио было такаое решение,использовать падение напряжения на MOSFET,
для управления током зарядки. Отпадает надобность в мощных резисторах "Фирштейн"? "Фирштейн"!!!
А если другой подход?
Например первичку трансформатора намотать не на 220в,а на 250в(260в),получится неплохо.
Отпадают "батареи отопления" в виде гасящих резисторов,"радиаторы отопления" в виде радиаторов для диодов и тиристоров и транзисторов отпадают!!!? Demo вне форума   Ответить с цитированиемМеню пользователя Demo Непрочитано 10.04.2009, 19:07   #160

IOPA4

Почётный гражданин KAZUS.RU


Аватар для IOPA4

Регистрация: 07.05.2008

Адрес: Мурманск

Сообщений: 1,148

Сказал спасибо: 364

Сказали Спасибо 423 раз(а) в 202 сообщении(ях)

IOPA4 на пути к лучшемуПо умолчанию

Схема зарядника есть на http://iopa4.narod.ru

IOPA4 вне форума   Ответить с цитированиемМеню пользователя IOPA4 Ответ
