Самостоятельный ремонт перфоратора

Если Вам необходим ремонт перфоратора, то это означает, как минимум, что он у Вас уже есть. Хотя вполне возможно, что Вы еще только выбираете этот ударный сверлильный инструмент, параллельно изучая слабые места его конструкции, и какие узлы теоретически в нем могут выйти из строя.

Что же, попробуем Вам помочь. В этой статье мы изучим:

  • Устройство перфораторов.
  • Самые нагруженные детали и узлы инструмента.
  • Разборка и сборка.
  • Мероприятия, продлевающие жизнь ударно-сверлильного электроинструмента.

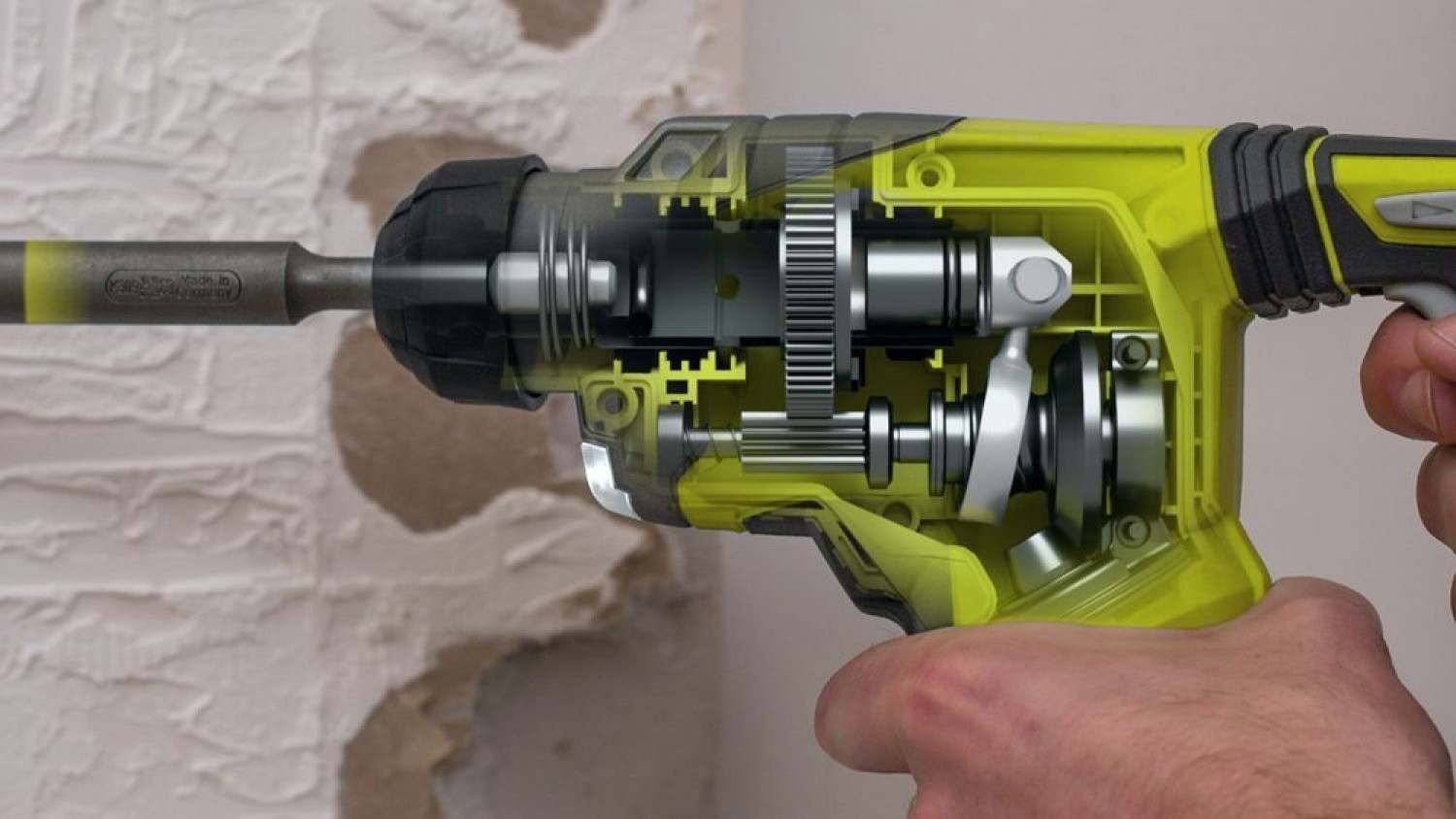

Устройство перфораторов

Изучение принципа действия ударно-сверлильного инструмента не только расширит Ваш технический кругозор, но в первую очередь позволит грамотно произвести его техническое обслуживание и, в случае необходимости, ремонт. Для облегчения понимания процессов, происходящих во время сверления твердых материалов (а этот инструмент предназначен для выполнения именно таких работ), не поленитесь посмотреть эти два коротких ролика. Первый наглядно показывает работу перфоратора с продольным расположением двигателя.

Второй видеоролик демонстрирует устройство перфоратора с поперечным расположением двигателя.

Итак, начнем с самого главного: бетон, кирпич, камень инструмент разрушает ударной волной, возникающей в момент очень короткого соприкосновения ударника с торцом бура (через боек). Энергия ударной волны передается через бур (ударное сверло) и разрушает связи (образует микротрещины) между зернами минералов, составляющих камень (бетон, кирпич). Спиральные канавки вращающегося бура служат для отвода отколовшихся частиц материала из отверстия.

(Отсюда следует вывод: нет никакой необходимости сильно давить перфоратором на бетонную стену, быстрее сверлить он не станет — только устанете сами, и инструмент быстрее сломается.)

Ударник изготовлен из высокопрочной стали и достаточно свободно движется внутри цилиндра поршня. Уплотнительное резиновое колечко герметизирует зазор, не позволяя воздуху свободно проходить в щель между цилиндром и ударником.

Внешняя обойма подшипника качения, посаженного под углом на  вращаемый электродвигателем вал, совершает возвратно поступательные движения, заставляя цилиндр поршня перемещаться вперед-назад. При перемещении цилиндра вперед (в сторону бура), ударник по инерции остается на месте, воздух между ударником и задней стенкой цилиндра сжимается и толкает ударник на встречу с торцом бура.

Фактически этот воздух служит демпфирующим элементом, предотвращающим деформацию и разрушение цилиндра перфоратора. В инструменте с поперечным расположением двигателя цилиндр неподвижен, а разрежение и сжатие воздуха позади ударника создается поршнем, приводимым в действие кривошипно-шатунным механизмом.

Самые нагруженные детали и узлы перфоратора

Исходя из всего вышесказанного, ударный механизм и редуктор в процессе длительной работы испытывает максимальные нагрузки. Часть кинетической энергии ударника переходит в тепловую энергию, и нагревает весь узел. Уплотнительное кольцо непрерывно трется о внутреннюю поверхность цилиндра и при недостатке смазки изнашивается, с течением времени пропуская все больше воздуха из рабочей зоны.

Энергии сжатого воздуха становится все меньше — ударное сверло уже не долбит как нужно. При самостоятельном ремонте перфоратора порой достаточно просто заменить смазку в редукторе, цилиндре поршня и резиновое уплотнительное колечко на ударнике.

При длительной непрерывной работе или в момент обычного сверления под высокой нагрузкой электродвигатель может легко перегреться и сгореть. Хотя последние модели инструмента имеют электронный блок управления, включающий в себя защиту от перегрузки двигателя. О поиске неисправности электродвигателя, шнура питания, электроники и кнопки включения при желании можете почитать в предыдущей статье.

Разборка и сборка перфоратора

При попытке сделать ремонт перфоратора своими руками, прежде всего, необходимо его разобрать. Для этого снимается резиновый наконечник, кольцевая пружина, кожух муфты фиксации бура. Вынимается фиксирующий стальной шарик. Повернув в крайнее положение переключатель режима работы, нажав на фиксирующую кнопку на нем, снимается ручка переключателя.

Снимается задняя накладка на ручку, вынимаются щетки электродвигателя. Откручиваются 4 винта (со стороны бура) и снимется вся передняя часть инструмента (корпус редуктора), содержащая ствол, редуктор, ударный механизм и переключатель режима работы.

Вынимается ротор двигателя. Откручивается два винта, крепящих статор. Снимаются 4 клеммы с контактов статора, затем он вынимается из корпуса. Вынимается выключатель (кнопка + переключатель реверса), держатель щеток, фильтр помех и шнур питания.

При необходимости ремонта перфоратора в части ударного механизма и редуктора, откручиваются 4 винта с торца корпуса редуктора, затем снимается внешний пластиковый кожух. Делать это лучше в вертикальном положении. Тогда во внутреннем корпусе все детали останутся на своих местах.

После замены неисправной детали сборка осуществляется в обратном порядке. Части, оказавшиеся «лишними», следует вытереть насухо и отнести в ремонтную мастерскую вместе с перфоратором.

Мероприятия, продлевающие «жизнь» перфоратору

Все мероприятия сводятся к следующему:

  • Внимательно изучите руководство пользователя и инструкцию по эксплуатации инструмента.
  • Неукоснительно следуйте предписаниям, указанным в инструкции.
  • Регулярно заменяйте смазку редуктора и ударного механизма. Именно заменяйте, так как добавлять новую смазку к отработанной старой нет никакого смысла — металлическая пыль служит прекрасным абразивом, «съедающим» все на своем пути.
  • Перед работой смазывайте хвостовик бура.
  • Регулярно осматривайте щетки электродвигателя и заменяйте по мере необходимости.
  • Очищайте инструмент снаружи каждый день по окончании работы.
  • Старайтесь не работать в клубах пыли — вредно не только для перфоратора, но и для Ваших легких. Проветривайте рабочее место, открыв все окна.
  • Не лезьте туда, в чем совершенно ничего не понимаете — доверьте обслуживание профессионалу, или, если уж взялись делать ремонт перфоратора своими руками, то делайте это не спеша, хорошо запоминая, куда что положили.

Желаем Вам успехов!

budumuzhi.com

Особенности самостоятельного ремонта перфоратора

Перфораторы можно ремонтировать самостоятельно Перфоратор представляет собой ударную машину, работа которой представлена ударно-вращательными движениями. Основным отличием от процесса сверления является пробивание отверстия при помощи бура.

Содержание:

Устройство патрона и ударной части перфоратора

Конструктивные особенности перфоратора зависят от фирмы-производителя и функциональных характеристик. В целом, устройство всех перфораторов обладает схожестью, и основано на работе:

  • ударного механизма;
  • редуктора;
  • электродвигателя;
  • патрона.

Работа перфоратора обусловлена наличием вертикально или горизонтально расположенного коллекторного электродвигателя. Для небольших перфораторов чаще используется горизонтальное расположение двигателя, что делает использование инструмента комфортным, но негативно сказывается на нагрузке. Вертикальное размещение двигателя придаёт бойку и поршневой системе большую амплитуду, поэтому инструмент способен выдерживать значительную нагрузку.

Обязательный компонент любого перфоратора представлен ударным механизмом, в зависимости от типа которого инструмент может быть:

  • электромеханическим;
  • электропневматическим.

Конструктивные особенности перфоратора зависят от фирмы-производителя и функциональных характеристик

Второй вариант, при незначительной мощности двигателя, позволяет обеспечивать максимальную воздействующую энергию. Перфораторы облегченного типа имеют качающийся подшипник. Средние и тяжелые инструменты отличаются наличием кривошипно-шатунного механизма.

Ударный механизм облегченного типа представлен поршнем, бойком, подшипником и тараном. Более тяжелый инструмент помимо кривошипно-шатунного механизма, имеет таран, ударник, поршень и насадку.

Принцип действия:

  • подача вращающего момента с двигателя на внутреннюю подшипниковую втулку;
  • получение вибрации от перпендикулярной оси, представленной наружной втулкой и поршнем;
  • запуск действия тарана;
  • вибрация поршня и удары по бойку;
  • воздействие бойка на рабочую часть патрона.

В результате таких действий мощность моторной части преобразуется в достаточную ударную силу.

Как поменять ударный болт в перфораторе (видео) Другие составляющие инструмента

В качестве дополнительных узлов и устройств, делающих работу максимально удобной, легкой и эффективной, используются:

  • противовибрационное устройство;
  • ограничитель глубины работы;
  • пылеудаляющие средства.

Производителями перфораторов разрабатываются новые и современные противовибрационные системы, которые могут быть как активными, так и пассивными. Активный тип AVS-систем устанавливается исключительно на наиболее мощные модели.

Гашение или снижение вибрации в процессе работы инструмента осуществляется амортизирующим устройством, противовесом с пружиной. Пассивная система представлена обычными резиновыми накладками на корпусе. Предохранительная муфта защищает электродвигатель при мгновенной остановке и предотвращает перегорание и перегрев при возросших значениях тока.

Производителями перфораторов разрабатываются новые и современные противовибрационные системы, которые могут быть как активными, так и пассивными

Ремонт перфоратора своими руками

Перфораторы, вне зависимости от вида, чаще всего эксплуатируются в достаточно сложных условиях, которые сопровождаются вибрациями, ударной силой и значительным количеством пыли, что может провоцировать появление механических и электрических поломок. Наиболее характерные поломки электрики чаще всего бывают представлены проблемами пусковой кнопки и износом щеток. Исправлять неисправности двигателя своими руками не рекомендуется. Такие проблемы устраняются только профессиональными электриками-обмотчиками.

Кнопку и графитовые щетки приобрести и заменить самостоятельно достаточно просто, и чаще всего они идут в качестве дополнительного комплекта к инструменту. Главным условием правильной замены при условии ремонта своими руками является строгое соблюдение расположения контактов конфигурации и зажима в соответствии с заводским подключением. Выход из строя электрики сопровождается чрезмерным искрением, шумом и характерным запахом гари, исходящим от корпуса.

Если инструмент не включается, то причиной может быть как поломка электрики, так и сбой в механической части. Механическая часть может прийти в негодность в результате негативного воздействия пыли и грязи, которые попадают в подвижные части перфоратора, а также при превышении допустимой нагрузки. Чтобы минимизировать риск полоски механики нужно регулярно отдавать инструмент на профилактическое обслуживание в ремонтную мастерскую, где будут правильно подобраны смазка и подшипники, а также ударные комплектующие.

Наиболее характерные поломки электрики чаще всего бывают представлены проблемами пусковой кнопки

Разборка инструмента

При нестабильной работе инструмента, появлении нехарактерных звуков, шума и запаха гари, а также отсутствии включения, перфоратор требуется правильно разобрать:

  • развести редуктор и корпус прибора до образования щели, шириной в 305 см;
  • перевести переключатель в ударное положение и снять переключатель;
  • демонтировать корпус с редуктора;
  • разобрать патрон;
  • отсоединить рычаг переключателя режимов;
  • снять якорь, открутив три болта и сняв крышку.

Облегченные перфораторы можно ремонтировать самостоятельно, а замену частей профессионального инструмента необходимо доверить профессионалам.

Как поменять статор перфоратора(видео) Поэтапный поиск и устранение поломок

К категории наиболее частых и распространённых проблем, сопровождающих эксплуатацию бытового и профессионального перфоратора, относятся как быстро и легко устранимые, так и требующие обслуживания в ремонтных мастерских. Все перечисленные ниже проблемы требуют замены поврежденных элементов.

Проблема

Причина

Трещины на стволовой части

Столкновение работающего под нагрузкой бура со стальной арматурой в глубине высверливаемого отверстия

Поломка бойка на ударном механизме

Столкновение работающего под нагрузкой бура со стальной арматурой в глубине высверливаемого отверстия

Критичный уровень износа внутренней стволовой поверхности

Длительный период эксплуатации перфоратора при отсутствии смазки хвостовиков бура и зубила

Повреждение зубов на шестеренках

Падение инструмента или попадание на работающую шестерню твердого фрагмента строительного мусора

Слом муфты на сцеплении

Выполнение переключения рабочих режимов под нагрузкой

Заклинивание и проворачивание опорного подшипника в посадочном гнезде

Систематическое попадание внутрь опорного подшипника строительной пыли или неправильный, несвоевременный уход

Задиры на ламелях у якоря

Отсутствие контроля состояния и степени изношенности угольных щеток

Износ защиты обмотки электродвигателя

Падение при отсутствии остановки двигателя

Смазка и другие виды обслуживания перфоратора

При обслуживании перфоратора требуется ориентироваться на следующие несложные рекомендации:

Перфораторы, как правило, снабжаются специальным переключателем на три положения:

  • ударный или отбойный молоток;
  • вращение или функция дрели;
  • вращение с ударным воздействием.

Перед тем, как приступить к непосредственной работе с перфоратором, обязательно нужно установить переключатель в нужное положение.

Перед тем, как приступить к непосредственной работе с перфоратором, обязательно нужно установить переключатель в нужное положение

Назначение и применение бурчарды для перфоратора

Бучарда является специальным ручным инструментом в виде небольшого стального молотка, который имеет зубчатую рабочую поверхность. Зубчики на поверхности характеризуются своеобразной пирамидальной формой. Бучарда применяется при обработке бетонных, каменных, оштукатуренных и других твёрдых поверхностей, с которых необходимо скалывать ненужные слои, что позволяет добиться изделия с нужной формой.

Область применения:

  • для нанесения насечек на поверхности с целью получения более крепкого склеивания;
  • с целью удаления старого красящего слоя и очистки поверхности от загрязнений различного характера;
  • при необходимости удалить ржавчину с металлических поверхностей.

Насадка такого типа используется с целью максимальной механизации работ. Такая насадка изготавливается методом литья. Стандартная насадка чаще всего имеет четыре ряда по четыре зуба в каждом ряду, что позволяет обработать порядка тысячи квадратных метров бетонной поверхности. Кроме всего прочего, налажен выпуск бучарды с 25, 36 или 49 твердосплавными зубьями. Такой вариант насадки позволяет легко и быстро избавится от бетонных наплывов.

Бучарда является специальным ручным инструментом в виде небольшого стального молотка, который имеет зубчатую рабочую поверхность

Профилактические меры для защиты от поломок

Основные профилактические мероприятия заключаются в своевременной очистке инструмента пару раз в месяц и пропитке специальным лаком или смазкой. К выбору смазочных материалов нужно подходить очень грамотно и внимательно:

  • рекомендуется приобретать и использовать растворы, изготовленные тем же производителем, что и сам инструмент;
  • допускается использовать масла, применяемые для дизельных двигателей;
  • помимо приобретения смазочных составов необходимо покупать щетки, которые в первую очередь изнашиваются.

При проведении плановой профилактики оборудования, рекомендуется использовать для замены угольно-графитовые щетки, характеризующиеся оптимальным сочетанием стоимости и качества. Самостоятельное обслуживание инструмента предполагает контроль уровня смазочного материала через круглый лючок, расположенный в верхней или задней части.

Например, при профилактике модели «Спарки» специалисты рекомендуют использовать смазочные растворы на основе смазки «Литол-24» с добавлением «Циатима». Допускается также использовать чистый «Литол-24». При использовании профессионального оборудования желательно не только ремонтировать, но и производить профилактические работы исключительно в специализированных сервисных центрах.

Как починить перфоратор (видео)

Не только бытовые, но и профессиональные перфораторы нуждаются в серьезном отношении в процессе эксплуатации и обслуживания, поэтому очень важно знать устройство и основные правила работы с ним. Понимание конструкции позволяет не только самостоятельно выполнять основные, несложные ремонтные работы, но и помогает продлить срок эксплуатации инструмента.

Чтобы не потерять материал, обязательно сохраните его к себе в социальную сеть Вконтакте, Одноклассники, Facebook, просто нажав на кнопку ниже:

dachadecor.ru

Профилактика и ремонт перфоратора своими руками

 Перфоратор «Электромаш П-1150», срок интенсивной эксплуатации – 5 лет. За это время ни разу не обслуживался, ремонт перфоратора – не выполнялся. Режимы работы — постоянно в пыли, поэтому, как минимум, профилактика перфоратора была обязательна, хотя бы для замены смазки. Что и будем делать своими руками.

 Симптомы неисправностей:

  • Периодически не работает клавиша пуска.
  • Повышенный шум при работе в режиме «вращение».
  • Пропуски ударов в режиме «ударное вращение».

 Электрическая часть

 Идем по порядку. Сперва устраним неисправность клавиши пуска. И начинаем ремонт перфоратора своими руками с самого простого. Разбираем ручку перфоратора, проверяем питающий кабель и клавишу пуска. Кабель прозваниваем тестером, изгибая его во время проверки. Так выявляется обрыв питающей жилы внутри изоляции. Кабель в данном случае оказался в порядке.

  Разбираем выключатель, осматриваем и чистим подгоревшие контакты. Причина была в них, неисправность клавиши устранена.

 Раз уж электроинструмент уже в разобранном виде, то профилактика перфоратора будет совершенно не лишней. Поэтому проверяем состояние щеток и контактную группу ротора. Тщательно очищаем от пыли корпус двигателя и вентиляционные решетки. Щетки при необходимости меняем, контактную группу чистим при помощи наждачной бумаги «нулевки».

  Смазка редуктора перфоратора

 Смазка внутри редуктора – грязно серого цвета (изначально была светло-коричневой), что говорит о наличии в ней металлической пыли. Это и есть причина повышенного шума при вращении. Значит замена смазки в перфораторе позволит устранить подобный дефект в работе инстрмента.

  Полностью удаляем старую смазку керосином или бензином, промываем корпус редуктора и шлицевую шестерню. Наносим свежую консистентную смазку (литол или солидол).

 Проверка поршневой группы ударного механизма

  Осматриваем кривошипно-шатунный механизм. В данном случае люфтов нет, смазка в хорошем состоянии. Первый поршень, нагнетающий воздух в ударный механизм – без повреждений. Резиновые уплотнительные кольца исправны, без следов износа.

  Осматриваем ударный поршень, который, собственно, под давлением воздуха обеспечивает режим отбойного молотка. На резиновом уплотнительном кольце есть разрыв. Именно через него происходит утечка сжатого воздуха. Пропуски ударов происходят по причине нарушения герметичности кольца.

  В этом случае ремонт перфоратора осуществляется заменой кольца. Далее наносим на стенки цилиндра и поверхность ударного поршня тонкий слой смазки, собираем ударный механизм и редуктор. При сборке проверяем правильность установки шлицевого соединения шестерни. Собираем предварительно очищенный от пыли корпус.

 Проверяем на малых оборотах работоспособность перфоратора в режиме «вращение». Если посторонних шумов нет – включаем последовательно режим «ударное вращение» и «отбойный молоток».

 Ремонт перфоратора своими руками завершен! Инструмент готов к работе! И еще — если информация оказалась Вам полезна, то оставьте комментарий.
