Перевел SaorY для mozgochiny.ru

Нашел небольшую ручную пилу в мастерской моего деда и понял, что должен спасти ее и вернуть к жизни. Это пила идеально подходит для моих мозгоработ, и она будет первой в моей коллекции.

48п

Шаг 1: Как все плохо?

1п

2п

46пВыясняем диагноз — ручка пилы в сколах и трещинах, они не критичны, но я хочу сделать новую. Полотно пилы в ржавчине, зубья затупились, а некоторые сколоты. Планирую очистить полотно, развести и заточить зубья пилы.



Шаг 2: Выбор материала для ручки

3п

5пВ своих закромах нашел вишневую болванку подходящего размера. Своим  мозгошерхебелем снял верхний слой, чтобы оценить текстуру и цвет материала. Результатом остался доволен, и приступил к изготовлению самоделки.



Шаг 3: Разметка контура ручки

6п

7пИспользуя старую ручку как шаблон, разметил контур новой. Важно чтобы волокна дерева шли вдоль тонких частей ручки, а дефекты материала конструктивно не мешали.
Используя штангельциркуль и угломер определил диаметры, которые соответствуют профилю контура ручки.



Шаг 4: Сверление

8п

9пФрезером и битами форстнера просверлил отверстия выбранных диаметров. Лобзик и дрель, в данном случае, не дадут нужного качества результата, поэтому использовал фрезер.
После этого на заготовку самоделки приложил полотно пилы, отметил центры отверстий под соединительные болты и наколол центры шилом.



Шаг 5: Пропил под полотно

10п

11пДля разметки середины, этого ответственного шага, я впервые применил рейсмус. Он оставляет четкую линию для дальнейшего пропила. Аккуратно, и контролируя с обоих сторон границы, сделал пропил пилой той же толщины, что и полотно нашей поделки.



Шаг 6: Отверстия под болты

12п

13п

14п

15пСначала я просверлил верхнее отверстие под соединительный болт, установил сам болт и только тогда начал сверлить нижнее отверстие. Так я контролировал возможное смещение отверстий от заданного положения. Все прошло успешно, и полотно встало правильно.

Высверлив отверстие под медальон, я вставил его и зажал ручку в тисках, чтобы контур медальона отпечатался на ручке. По полученному контуру выбрал стамеской углубление, чтобы немного утопить медальон. Проверил как он сидит ,и продолжил мозгореанимацию пилы.



Шаг 7: Выпиливание ручки

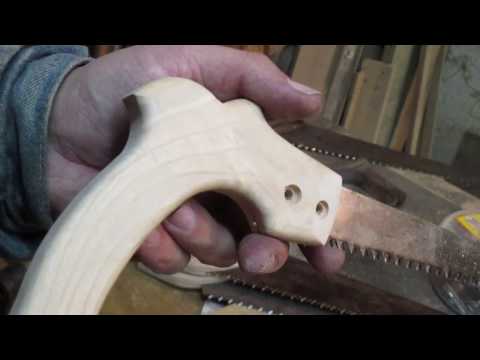

16п17пЛобзиком выпилил ручку по намеченному контуру, оставив пару миллиметров, чтобы потом на чисто подправить ее рашпилем.
Собрал пилу, чтобы протестировать и отметить, где требуется доработка.



Шаг 8: Убираем углы

20п

21п

24п25пТеперь настало время, чтобы сгладить углы ручки. На торцах я провел осевую линию, а потом, по обе стороны от нее, провел еще две линии – границы скругления. С помощью инструментов по контуру ручки также наметил линию-ориентир. Радиус скругления я выбрал на свое усмотрение.
Далее, своими руками и рашпилем, сформировал округлую ручку пилы.



Шаг 9: Шлифовка

27п

28п

29пПеред шлифовкой я нанес карандашом штрихи на начальные поверхности ручки. Так я буду знать где шлифовал, а где еще нет. А далее шкурками различной зернистости облагородил ручку пилы.



Шаг 10: Скругление внутреннего отверстия

30п

32пС внутренним отверстием я проделал такие же шаги, что и для внешнего контура. Сначала отметил границы скругления, затем применил мозгорашпиль и наждачку.



Шаг 11: Передняя фаска

34п

35п

36пНа передней части ручки пилы я сделал фаски. Грубую работу выполнял стамеской, аккуратно, чтобы не было вырывания материала, а для тонкой работы применил острый нож.



Шаг 12: Доработка формы

38пПоследний этап в формировании ручки — это обработка и шлифовка тех частей ручки, которые еще остались нетронутыми. Здесь можно применять весь арсенал подручных средств, от стамески до наждачки.



Шаг 13: Лакировка

39п

40п

42пСначала я покрыл ручку шеллаком, который проявил текстуру вишни и обозначил плохо прошлифованные места. После окончательного шлифования, я залакировал ручку. Для этого я нанес несколько слоев лака, с обязательной шлифовкой мелкозернистой шкуркой между слоями.



Шаг 14: Чистка полотна

44п

45пПолотно пилы я очистил стальной губкой и мелкозернистой шкуркой, на этом этапе даже проявился лейбл производителя. А затем развел зубья пилы, и заточил их напильником.



Шаг 15: Окончательная сборка

47п

48пНа заключительном этапе собрал обновленную пилу. Спасибо деду за пилу, а себе за мозготалант!
