Чертежики в формате Компас V13 и картинки чертежиков в формате JPG с высоким разрешением. горелки.zip (2.99 МБ) 978 скачиваний
Предлагаю в этой теме делится своими наработками по горелкам работающим на пропан воздушной смеси. Горелки используются для разных нужд в хоббийной и домашней деятельности. Так же и разной мощности. Начиная от ювелирных работ и заканчивая мощными горелками для плавки цветных металлов и использования в качестве источника тепла при термических работах работах с металлом. Горны и им подобные установки.
Начну тему с показа своих горелок используемых в своей домашней мастерской. Горелки предназначены для пайки твердыми припоями в том числе и латунью различных мелочей и пайки резцов.

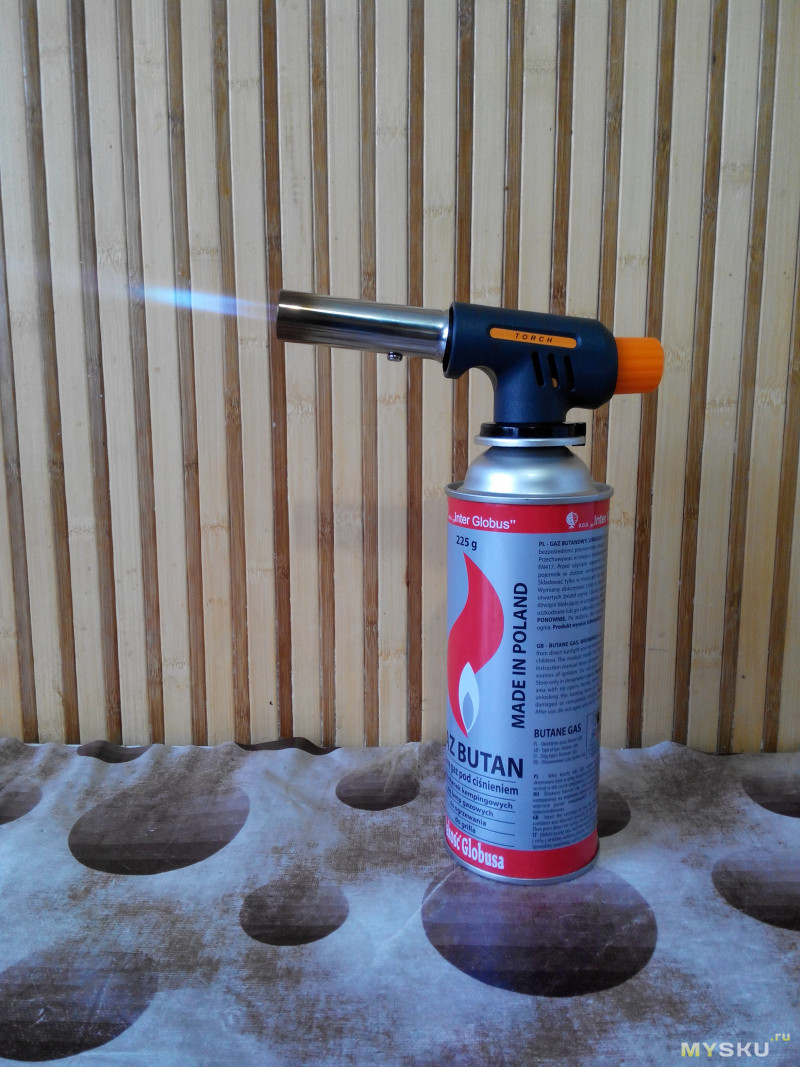

Сначала хочу показать покупную китайскую горелку. Эта горелка эжекционного типа. Горелка неплоха для мелких работ и успешно справляется при мелких работах и пайки латунью. А пайка твердыми припоями с температурой плавления до 600 градусов не вызывает хлопот. С латунью справляется потруднее.
Самодельные пропан-воздушные горелки. - 20160301_082402.jpgСамодельные пропан-воздушные горелки. - 20160301_082424.jpg
Также видео работы этой горелки. Видно что спаять 2 гвоздика диаметром 4 мм уже трудновато, но можно. Если использовать припои с меньшей температурой плавления, то пайка осуществляется гораздо легче чем латунью. На видео используется латунь диаметром 2 мм.
Следующая горелка, это фактически горелка №3 из набора Факел. Или как ее еще называют Трансмаш№3. Также представляет собой вид горелки эжекционного типа.
Эта горелка была воспроизведена по эскизам предоставленным как на чипмейкере так и здесь, уважаемым Юстасом (http://chipgu.ru/memberlist.php?mode=viewprofile&u=318). Большая ему благодарность за эскизы.
Самодельные пропан-воздушные горелки. - 20160301_163741.jpgСамодельные пропан-воздушные горелки. - 20151105_212107.jpg
Чертеж этой горелки. Самодельные пропан-воздушные горелки. - трансмаш3-1(1).jpgСамодельные пропан-воздушные горелки. - трансмаш3-1(2).jpg
Горелка имеет намного большую тепловую мощность по сравнению с китайской за счет применения газа пропана имеющего большее давление и позволяющая уже паять более массивные детали и небольшие резцы.
В видео показана попытка спаять вдоль два болта диаметром 10 мм латунью. Видно, что горелка не справилась с этой задачей. Если применить другое изолирование от потери тепла, то в принципе возможно будет спаять такие болты между собой. С болтами 8 мм, эта горелка справляется без проблем.
И последняя в моей коллекции горелка, это "Нубира" :) Так ее прозвали на чипмейкере. Автором такого типа горелки является форумчанин чипмейкера Nub. Необычно высокая концентрация тепла, очень короткое и компактное пламя, ставит эту горелку впереди всех по своим характеристикам и широким спектром применения. В результате экспериментов получилась горелка способная работать в очень широком диапазоне тепловой мощности. При этом меняется только сопло.
Горелка работает на принципе торнадо. В центре сопла образуется высокоскоростной вихрь, который горит по всей длине сопла. За счет этого достигается высокая концентрация тепла на срезе сопла. Горелка совершенно не боится утыканий в материал. Горит устойчиво. Единственный недостаток, это повышенная шумность. Для работы горелки требуется компрессор для подачи сжатого воздуха.
Самодельные пропан-воздушные горелки. - 20151105_212222.jpgСамодельные пропан-воздушные горелки. - 20160301_163712.jpg
Чертежи горелки с разными соплами.
Самодельные пропан-воздушные горелки. - Универсальная(1).jpgСамодельные пропан-воздушные горелки. - Универсальная(2).jpg
Видео работы горелки с разными соплами.

Отдельно добавлю по горелке Нубира с внешним компрессором. Принцип подачи рабочих газов в этой горелке ничем не отличается от стандартной горелки работающей на ацетилене и кислороде. В нашем случае вместо кислорода подается воздух, а вместо ацетилена пропан. Поэтому камера смешивания газов в горелке должна работать точно так же. На ацетилене и пропане сопло жиклера подачи кислорода имеет меньший диаметр, чем нам нужно, поэтому жиклер рассверливается или меняется на максимальный для этой смесительной камеры. В комментариях к фоткам постараюсь объяснить подробнее.

Общий вид горелки - 20161026_074000.jpg Общий вид горелки Смесительная вихревая камера. Немного поржавела, но не критично. - 20161026_074131.jpg Смесительная вихревая камера. Немного поржавела, но не критично. Трубка подачи у меня припаяна латунью. Тоже абсолютно неважно кто как сделает. - 20161026_074144.jpg Трубка подачи у меня припаяна латунью. Тоже абсолютно неважно кто как сделает. Вид не резьбу М8х1. Там в реальности на горелке немного друга резьба. Скорее всего какая то дюймовая и очень близкая к М8х1, Поэтому я не заморачивался и нарезал М8х1. - 20161026_074149.jpg Вид не резьбу М8х1. Там в реальности на горелке немного друга резьба. Скорее всего какая то дюймовая и очень близкая к М8х1, Поэтому я не заморачивался и нарезал М8х1. Резьба для крепления сменных сопел. - 20161026_074201.jpg Резьба для крепления сменных сопел. Тангенциальные отверстия для создания вихря. Камера у меня выточена целиком расточным резцом. Без задней крышки. Ну кто как может. Я просто пробовал расточить внутреннюю полость до 11 мм через отверстие 7мм. Получилось. Совершенно необязательно так извращаться. - 20161026_074220.jpg Тангенциальные отверстия для создания вихря. Камера у меня выточена целиком расточным резцом. Без задней крышки. Ну кто как может. Я просто пробовал расточить внутреннюю полость до 11 мм через отверстие 7мм. Получилось. Совершенно необязательно так извращаться. Уплотнение сделано обычным льном. - 20161026_074235.jpg Уплотнение сделано обычным льном. Резьба сменного сопла М8х1. - 20161026_074253.jpg Резьба сменного сопла М8х1. Сопло с внутренним диаметром 8 мм. - 20161026_074306.jpg Сопло с внутренним диаметром 8 мм. У своей горели укоротил мундштук. Ну неудобно такой длинный стандартный гусак. Соединение сделал паяное обычным оловянно-свинцовым припоем. Не делайте так Соединение ненадежно механически. Лучше спаять другим тугоплавким припоем. - 20161026_074413.jpg У своей горели укоротил мундштук. Ну неудобно такой длинный стандартный гусак. Соединение сделал паяное обычным оловянно-свинцовым припоем. Не делайте так! Соединение ненадежно механически. Лучше спаять другим тугоплавким припоем. Вид на жиклер подачи кислорода. В нашем случае воздуха. - 20161026_074427.jpg Вид на жиклер подачи кислорода. В нашем случае воздуха. Вид на смесительную камеру. Вот это отверстие приходится рассверливать если проектируется запредельная мощность вихревой горелки. - 20161026_074450.jpg Вид на смесительную камеру. Вот это отверстие приходится рассверливать если проектируется запредельная мощность вихревой горелки. Рассверленый до 1 мм жиклер подачи воздуха. Рассверливать обязательно От диаметра этого отверстия зависит мощность горелки и самое главное эжекция горючего газа Если отверстие сделать слишком большим, то эжекции не будет и горелка будет работать неустойчиво. - 20161026_074502.jpg Рассверленый до 1 мм жиклер подачи воздуха. Рассверливать обязательно! От диаметра этого отверстия зависит мощность горелки и самое главное эжекция горючего газа! Если отверстие сделать слишком большим, то эжекции не будет и горелка будет работать неустойчиво. Здесь внутри конуса виден блестящий поясок. Это след от контакта с торцем подающей воздух трубки в корпусе горелки. Обратите на него внимание - 20161026_074532.jpg Здесь внутри конуса виден блестящий поясок. Это след от контакта с торцем подающей воздух трубки в корпусе горелки. Обратите на него внимание! Вот здесь показано, что жиклер не заворачивается до упора Глубина заворачивания в корпус должна подбираться что бы было эжектирование газа из подающего горючий газ штуцера при подаче воздуха. - 20161026_074615.jpg Вот здесь показано, что жиклер не заворачивается до упора! Глубина заворачивания в корпус должна подбираться что бы было эжектирование газа из подающего горючий газ штуцера при подаче воздуха. Здесь видно что посередине торчит кусочек трубки. Вот в его то торец и должен упираться жиклер при сборке горелки. - 20161026_074642.jpg Здесь видно что посередине торчит кусочек трубки. Вот в его то торец и должен упираться жиклер при сборке горелки. Регулируя степень завернутости жиклера подбирают такую глубину, чтобы он упирался в торец трубки и в тоже время сработало уплотнение в виде резинового кольца. - 20161026_074748.jpg Регулируя степень "завернутости" жиклера подбирают такую глубину, чтобы он упирался в торец трубки и в тоже время сработало уплотнение в виде резинового кольца. Вот так выглядит у меня регулировка жиклера. как видно он не завернут до конца. При этом есть упор и немного сжимается уплотнительное кольцо. Таким образом обеспечивается герметичность сборки и эжекция горючего газа. - 20161026_074800.jpg Вот так выглядит у меня регулировка жиклера. как видно он не завернут до конца. При этом есть упор и немного сжимается уплотнительное кольцо. Таким образом обеспечивается герметичность сборки и эжекция горючего газа.
Напоследок. Способ проверки эжекции. Сняв шланг со штуцера подачи газа с горелки, открыть на горелке кран подачи воздуха. Давление воздуха естественно должно присутствовать. Если затем открыть кран горючего газа, то в штуцере подачи горючего газа должно присутствовать разрежение (вакуммирование). Это легко проверить заткнув штуцер газа языком. Соблюдая при этом правила гигиены. За сим вроде все. Что непонятно спрашивайте. :hi:

Всё проходит...
